大家好!走進(jìn)七月才真正到了炎熱的夏季，驕陽(yáng)似火，讓人難熬;七月同時(shí)也是雨水頻發(fā)的季節(jié)，仲夏苦夜短，開(kāi)軒納微涼。隨著大雨的到來(lái)，工件涂裝前處理工序間的返銹問(wèn)題成為廣大客戶頭疼的問(wèn)題。工件返銹后，直接影響前處理成膜質(zhì)量，進(jìn)而影響涂裝效果;因此，如何做好工序間的防銹，是夏季涂裝前處理的**工作之一。下面為大家分享一下陶化液處理工序間返銹的原因及防護(hù)措施。

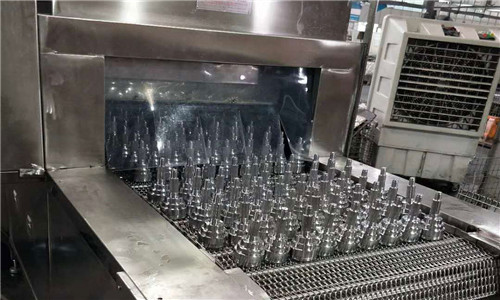

陶化液在涂裝前處理中應(yīng)用場(chǎng)景圖（1）

　　造成工序間返銹的原因主要有以下幾個(gè)方面：

　　一、主脫脂后水洗時(shí)間過(guò)長(zhǎng)(3道水洗)

　　原因分析：夏日氣溫很高，濕度較大，采取3道水洗，工件若長(zhǎng)時(shí)間暴露在潮濕空氣中，可能導(dǎo)致返銹。

　　防護(hù)措施：適當(dāng)添加防銹劑。

　　二、主脫脂后水洗1溢流水開(kāi)的過(guò)大

　　原因分析：工件在進(jìn)入陶化槽之前，如果溢流水過(guò)大，可能導(dǎo)致槽液pH呈弱酸性，造成工件返銹。

　　防護(hù)措施：適當(dāng)調(diào)整溢流水的流速，**槽液的pH;適當(dāng)添加防銹劑。

　　三、有酸洗工序的前處理工藝，水洗2不充分

　　原因分析：工件在進(jìn)入陶化槽之前，如果水洗2不充分，殘留在工件表面的酸會(huì)導(dǎo)致工件返銹。

　　防護(hù)措施：適當(dāng)添加防銹劑。

陶化液在涂裝前處理中應(yīng)用場(chǎng)景圖（2）

　　四、瀝干時(shí)間過(guò)長(zhǎng)

　　原因分析：瀝干時(shí)間過(guò)長(zhǎng)導(dǎo)致工件長(zhǎng)時(shí)間暴露在潮濕空氣中，導(dǎo)致工件生銹。

　　防護(hù)措施：瀝干區(qū)增加吹風(fēng)裝置，或減少工件在瀝干區(qū)停留時(shí)間;在水洗5中添加少量防銹劑。

　　五、緊急停線。

　　原因分析：緊急停線時(shí)，工件長(zhǎng)時(shí)間暴露于空氣中，導(dǎo)致返銹。

　　防護(hù)措施：恢復(fù)生產(chǎn)時(shí)將工件表面銹蝕進(jìn)行人工打磨后重新處理

　　六、車間溫度過(guò)高

　　原因分析：夏季車間溫度過(guò)高，會(huì)造成水洗槽水溫升高，超過(guò)35℃時(shí)，工件表面會(huì)出現(xiàn)閃銹。

　　防護(hù)措施：保持車間通風(fēng)干燥，溫度保持在35℃以內(nèi);適當(dāng)增大水洗槽溢流水的流速，降低水溫;適當(dāng)添加防銹劑。
